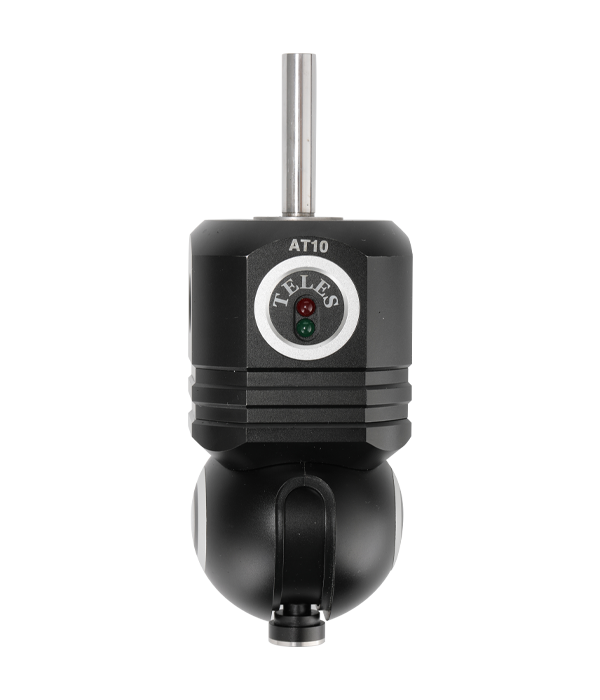

自動旋轉測頭坐:AT10
●
測座型號: AT10
可配測頭: TP20-LF/SF/MF/EF
R20-LF/SF/MF/EF
P20-LF/SF/MF/EF
● 可配測頭加長桿 C1-50/100/A .
產品優勢
AT10分度式自動旋轉測座配合塔雷斯觸發式測頭構成自動測量系統，具有單點觸發測量方式。
AT10分度式自動旋轉測座通過AT10-C控制盒連接到測量機測量軟件來控制運動旋轉測量。
縱向旋轉角度A：0°～105°；水平向旋轉角度B： ,旋轉分度 7.5°，可實現 720 個重復定位位置。
AT10測座具備高速旋轉能力，旋轉90°僅需2秒，重復精度小于0.5 um。
與塔雷斯M8觸發式測頭模塊裝在測頭座上，可配合M2螺紋系列測針。與雷尼紹PH10測座可互換使用。
產品優勢
|
技術參數 |
AT10 |
|
位置重復精度 |
≤0.5μm |
|
測頭狀態顯示 |
1個LED指示燈 |
|
電纜接頭 |
16針芯插座 |
|
循環時間 |
2.0秒 |
|
旋轉角度范圍：A軸 |
±105°，以7.5°為分度 |
|
旋轉角度范圍：B軸 |
±180°，以7.5°為分度 |
|
位置總數 |
720 |
|
最大輸出扭矩 |
0.65Nm |
|
加長桿最大長度 |
300mm |
|
測座與測量機連接方式 |
φ12固定柄與三坐標測量機連接 |
|
重量（不含連接柄） |
730g |
|
操作溫度范圍 |
15°C至40°C |
|
測頭安裝配置 |
M8螺紋連接 |
|
測座控制器 |
AT10-C |

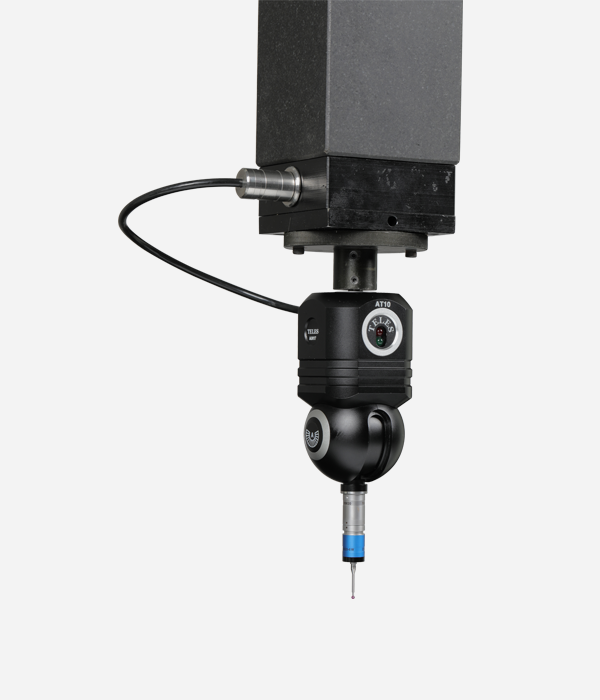

客戶現場
